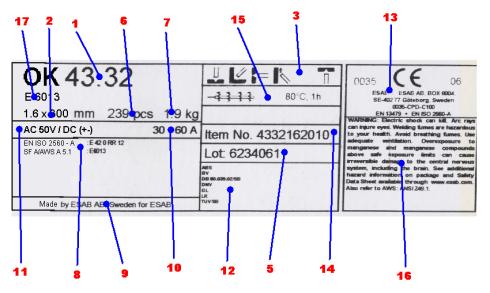

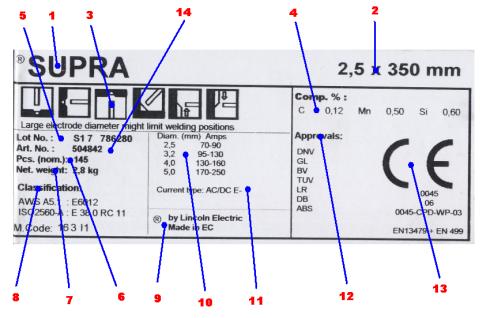

Vyznejte se ve štítcích na elektrodách. Vydáno 04. 08. 2007 (60747 přečtení) Každý, kdo pravidelně kupuje nebo používá obalené svařovací elektrody ví, že na krabičce je vždy nalepen jakýsi štítek se spoustou údajů o daných elektrodách. Málokdo ale dokáže tyto údaje rozluštit a vyznat se v nich. Pojďme se podívat jak na to. Na následujících obrázcích jsou naskenované dva typické štítky ze svářecích elektrod. Jednotlivé značky a symboly jsou očíslovány a níže pod obrázky jsou vysvětlivky, co která značka vlastně znamená. Vyznat se v takovém štítku je velmi důležitá věc, a tento článek vám v tom snad bude užitečný. (kliknutím na obrázky otevřete okno s velkým obrázkem) Etiketa rutilových elektrod SUPRA. Etiketa rutilových elektrod OK 43.32. Vysvětlivky jednotlivých značek a symbolů na etiketách: 1 - Obchodní označení elektrod. 2 - Průměr x délka elektrod (mm). 3 - Polohy svařování, pro které je elektroda vhodná. Vysvětlení piktogramů je v následující tabulce: Elektrodou lze svařovat v poloze PA - vodorovná shora (tupý svar) Elektrodou lze svařovat v poloze PB - vodorovná šikmo shora (koutový svar) Elektrodou lze svařovat v poloze PC - vodorovná na svislé stěně Elektrodou lze svařovat v poloze PE - vodorovná nad hlavou Elektrodou lze svařovat v poloze PF - zdola nahoru (tzv "stoupačka") Elektrodou lze svařovat v poloze PG - shora dolů (tzv "padák") 4 - Chemické složení svarového kovu. 5 - Číslo tavby (LOT). 6 - Počet elektrod v krabičce (pcs). 7 - Hmotnost krabičky (kg). 8 - Klasifikace elektrod podle norem. 9 - Výrobce elektrod. 10 - Doporučený rozsah svářecího proudu (A). 11 - Druh a polarita svářecího proudu. AC = střídavý proud, DC = stejnosměrný proud. Symboly plus a mínus je označeno na jakou svorku svářečky je potřeba elektrodu připojit, jedná-li se o DC zapojení. Pokud jsou přítomné oba symboly, je možné elektrodu připojit na plus i mínus. Někdy bývá také uvedena doporučená minimální hodnota napětí naprázdno svářečky (např. u OK43.32 je to 50V). 12 - Seznam institucí, kde byla elektroda atestována a schvalována. 13 - Značka shody s normami (CE) a seznam norem, podle kterých byla elektroda posuzována. 14 - Katalogové číslo výrobce (Art. No, Item No). 15 - Údaje pro přesušení elektrody. Při jaké teplotě a jak dlouho 16 - Varování, že při svařování elektrikou můžete dostat ránu. Varování abyste necucali jedovatý obal. Varování abyste si nepíchali elektrody do oka, apod. EU dělá z lidí debily... 17 - Alternativní a "mezinárodně srozumitelnější" označení elektrod. Například 6012 a 6013 jsou běžné rutilky a 7018 jsou běžné bazické elektrody. Diskuse k článku: zaujal vás tento článek? Chcete něco doplnit nebo se na něco zeptat? Zapojte se do diskuse k článkům. Všechny články z rubriky: chcete-li zobrazit včechny články z této rubriky, klikněte na ikonu rubriky (malý obrázek vpravo vedle nadpisu článku). Související články: Pouzdro na obalené svařovací elektrody II. (25.07.2012) Pouzdro na obalené svařovací elektrody. (25.10.2009) I s malým trafem lze svařovat velké věci (10.05.2008) Systém značení obalených elektrod ESAB OK. (05.04.2008) Systém značení obalených elektrod ESAB - ŽAZ Vamberk. (22.03.2008) Svařování litiny v příkladech. (05.01.2008) Bazická nebo rutilka ? (29.11.2007) Obaly obalených elektrod - který zvolit? (22.11.2007) Staré a ještě starší značení elektrod. (18.08.2007) Konec výroby některých elektrod ESAB a jejich náhrady (28.07.2007) Nové názvy přídavných materiálů ESAB (05.11.2006) Související články mohou být z různých rubrik, ale přesto s aktuálním článkem nějak souvisí. Celý článek | Vložil: administrator | <-- Zpět na seznam článků
