Svářecí transformátory se v době moderních invertorů začínají stávat opovrhovanými a vysmívanými svářečkami pro domácí "lepiče". Zejména je rozšířen názor, že trafem lze svařovat jenom konstrukční oceli. Jenže to už dávno neplatí. Sortiment elektrod pro střídavý proud zahrnuje celou škálu různých materiálů. Posuďte sami...
Abychom mýtus konstrukčních ocelí vyvrátili, vzali jsme si k ruce aktuální katalog přídavných materiálů ESAB z roku 2007 a stránku po stránce jsme zkoumali jednotlivé vyráběné elektrody. A že bylo co zkoumat. Kromě typicky "střídavých" kyselých a rutilových elektrod jsou pro svařování střídavým proudem určeny i některé bazické elektrody. Ovšem tyto "střídavé" bazické elektrody podle katalogu vyžadují zpravidla vyšší napětí naprázdno (>65V). Napětí naprázdno u současných produkčních svářecích transformátorů ale nepřesahuje normou povolených 50V.

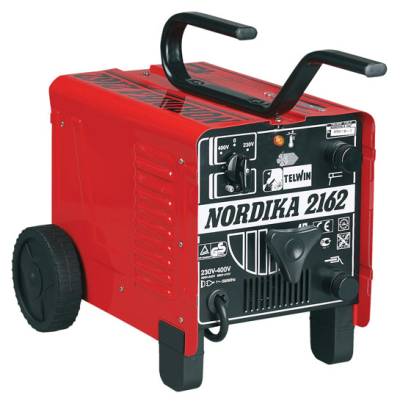

Typická trafosvářečka současné produkce: Telwin NORDICA 2162.
Ne, že by s takovou elektrodou nešlo na produkčním trafu svařovat vůbec, ale zejména zapálení oblouku bude obtížnější. Máte-li podomácku vyrobené trafo s napětím naprázdno třeba 75V, můžete s klidem sáhnout po libovolné z dále uváděných elektrod.
Elektrody pro svařování střídavým proudem.
Pojďme si tedy představit jednotlivé typy elektrod, které jsou vhodné pro svařování střídavým prodem. Tučně jsou vždy vytištěny ty elektrody, které jsou podle našich zkušeností pro svařování pomocí transformátorů nejpoužívanější. Ovšem následující přehled je pouze informací o šíři sortimentu. Pokud budete hledat elektrodu pro konkrétní aplikaci, je nutné mít po ruce katalog, nebo musíte využít technickou podporu výrobce. Více informací o systémech značení elektrod a jejich obalech do dozvíte v již vydaných článcích:
Systém značení obalených elektrod ESAB OK
Systém značení obalených elektrod ESAB - ŽAZ Vamberk
Obaly obalených elektrod - který zvolit?
Nelegované uhlíkové konstrukční oceli
V kategorii obyčejných "černých" materiálů jsme našli jak původní elektrody vyráběné již Železárnami Vamberk, tak "esabácké" elektrody řady OK. Jsou zde elektrody poskytující svarový kov o pevnosti v tahu 480 MPa (EK 103) až 600 MPa (OK 48.08):
Kyselé elektrody: EK 103
Rutilové elektrody: ER 113, ER 117, OK 43.32, OK 46.00, OK 46.16, OK FEMAX 33.80
Bazické elektrody: OK 48.04, OK 48.08, OK 48.68, OK 53.35, OK 53.68, OK 53.70, OK 55.00
Nízkolegované oceli
V této kategorii jsou výhradně bazické elektrody, byť s možností použití střídavého svářecího proudu. Najdeme zde elektrody pro svařování náročných konstrukcí odolávajících povětrnostním vlivům (OK 73.08), konstrukcí z ocelí pro nízké teploty (OK 74.78) a žárupevných energetických ocelí (OK 76.26).
Bazické elektrody: OK 73.08, OK 73.68, OK 74.78, OK 74.46, OK 76.26
Vysocelegované oceli (nerez a spol.)
V této kategorii nalezneme rutilové i bazické elektrody a dále elektrody s obalem rutil-kyselým a rutil-bazickým. Jsou zde elektrody na svařování běžných nerezavějících ocelí (OK 61.30, OK 63.30), ocelí žáruvzdorných (OK 63.80, OK 67.13), obtížně svařitelných a nástrojových ocelí (OK 68.81, OK 68.82) a dále pro heterogenní spoje ocelí nelegovaných s ocelemi vysocelegovanými. Tedy tzv. "přechodové" elektrody černá ocel - nerez (OK 67.60, OK 68.81).
Rutilové elektrody: OK 61.20, OK 61.81, OK 67.53
Rutil-kyselé elektrody:OK 61.30, OK 63.20, OK 63.30, OK 63.80, OK 67.50, OK 67.60, OK 67.70, OK 68.81, OK 68.82
Rutil-bazické elektrody: OK 67.13
Navařování a renovace.
Velmi početnou skupinu "střídavých" elektrod nalezneme v této kategorii. Aby ne. Opravy a renovace navařováním je velmi široký pojem s rozmanitými aplikacemi. Najdeme zde elektrody pro typické navařování pracovních částí zemědělských a lesnických strojů (OK 83.50), navařování hřídelí, ozubených kol a dalších strojních součástí (OK 84.42), navařování ostří nožů a břitů vrtáků (OK 85.65), navařování mísičů a drtičů (OK 84.58, OK 86.28) až po speciální aplikace jako je navařování kolejnic a srdcovek výhybek (OK 83.28). Prostě všude tam, kde potřebujeme "tvrdokov".
Bazické elektrody: OK 83.28, OK 84.58, OK 84.84, OK 85.58, OK 85.65, OK 86.08
Rutil-kyselé elektrody:OK 83.50
Rutil-bazické elektrody: OK 84.42, OK 84.78
Elektrody se speciálním obalem: OK 84.80, OK 86.26
Litina.
Pro svařování a opravy odlitků z šedé, tvárné a temperované litiny slouží následující tři typy elektrod. Všechny lze také použít pro heterogenní spoje litina-ocel. Obvykle je možné svařovat bez předehřevu, nebo s mírným předehřevem do 250°C.
Bazické elektrody: OK 92.18, OK 92.58
Elektrody se speciálním obalem: OK 92.78
Niklové materiály.
Pro svařování materiálů typu NIMONIC a INCONEL na bázi niklu a pro heterogenní spoje těchto materiálů s uhlíkovými a legovanými ocelemi a pro další speciální aplikace, kde je vhodný svarový kov typu Hasteloy C, je v nabídce jediná elektroda s rutil-bazickým obalem. Ovšem vyžaduje vysoké napětí naprázdno >70V.
Rutil-bazické elektrody: OK 92.35
Elektrody pro zvláštní účely.
V této kategorii máme jedinou elektrodu se speciálním obalem. Jedná se o typ OK 21.03. Tato elektroda není určena ke svařování, ale k řezání, děrování a drážkování. Také tato elektroda vyžaduje vysoké napětí naprázdno >70V. Jedná se o tolik zajímavou elektrodu, že o jejím použití a našich zkušenostech chystáme samostatný článek.
Elektrody se speciálním obalem: OK 21.03
Uff, těch ale je...
A jsme na konci katalogu, tedy sekce obalených elektrod. Vybrali jsme pro vás všechny ty, které výrobce doporučuje i na střídavý proud. Jak jste v průběhu čtení článku mohli zjistit, je toho opravdu dost. Zatím postrádáme "střídavé" elektrody na hliníkové a měděné materiály. To je pro výrobce z technologických důvodů určitě oříšek a vzhledem k prakticky nulové poptávce po těchto "střídavých" elektrodách se jich asi ani nikdy nedočkáme. Přesto máme k dispozici střídavé elektrody pro velmi širokou paletu materiálů a aplikací. Tak už věříte, že i s malým trafem můžete svařovat velké věci?
Dražší typy výše uváděných elektrod lze zakoupit v praktickém malém balení připomínajícím lovecký salám. Ukázka několika těchto "salámových" elektrod je na následujícím obrázku. Ty úplně nejdražší elektrody pak v některých prodejnách svářecí techniky pořídíte i kusově. Takže když vám praskne nerezový hrnec, nemusíte hned kupovat celou škatulku...

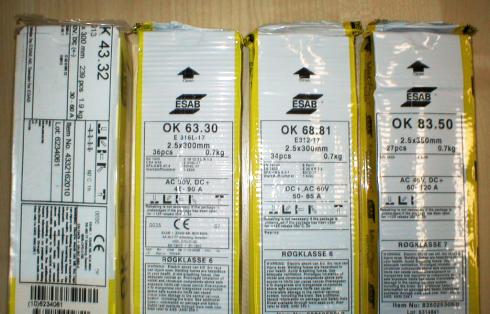

Příklady elektrod v malém balení.
A ostatní výrobci?
Vyjma firmy ESAB produkuje svářecí elektrody celá řada dalších více či méně známých firem. A také ony mívají v nabídce "střídavé" elektrody i pro jiné materiály než pouze konstrukční oceli. Stačí si jen vyžádat nějaký ten katalog a trochu v něm zapátrat.
Kromě toho, že se sortiment "střídavých" elektrod rozšířil do oblastí "exotických" materiálů, mají i současné moderní rutilky na konstrukční oceli celou řadu nových užitečných vlastností. Třeba to nenáviděné oklepávání strusky už může být daleko jednodušší záležitostí. Příkladem může být třeba výborná rutilka s názvem PERFECT od polské firmy SPAWMET:

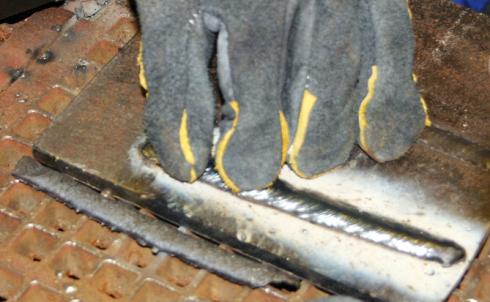

Odstranění strusky rukou. Bušení kladívkem je minulostí.

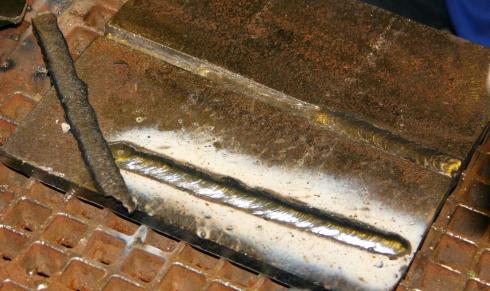

Svar polskou rutilkou PERFECT je prostě perfekt.
I s malým trafem lze svařovat velké věci
