Svařování pod argonem TIG/WIG

* Zajímavé opravy: KITin 1900 HF.

Vydáno 23. 04. 2009 (26753 přečtení)

Dostali jsme do redakce zajímavý mail, který začínal snad ještě zajímavěji: Takze pozeram ze tu niesom sam co ma resp. mal s touto masinkou problem. V prilohe Vam zasielam moj "lubostny list" co som posielal do Trebica. Mozete to zverejnit na webe? Mozno ze sa to niekomu zijde. Dakujem. Pisatel měl na mysli problém se svářečkou KITin 1900HF, která byla již několikrát diskutována i na Svarfóru. Myslíme si, že dále popsaný problém nebude ojedinělý a jeho řešení se opravdu někomu "zijde". Proto text zveřejňujeme v plném znění.

Dobrý deň!

Vo štvrtok 21.08.2008 som si kúpil zváraci invertor Kühtreiber KITin 1900HF. Celý natešený a plný zvedavosti som ho ihneď utekal domov vyskúšať. Najprv som vyskúšal zváranie metódou MMA (elektródou) a išlo to fantasticky. Po pripojení horáka a ochranného plynu som plný očakávania rovno prepol na metódu zvárania TIG HF. No a tu nastalo sklamanie. Zváračka síce zapálila el. oblúk bezdotykovo bez problémov, ale nechcela pustiť ochranný plyn. Ešte raz som sa uistil, že uzáver fľaše a aj ventil na boku redukčného ventilu su otvorené. Odpojil som hadičku od zváračky a plyn syčal (8 l/min). Tak som odpojil od zváračky hadičku čo vedie do horáka a preveril či nieje náhodou upchatá, ale bola v poriadku. Hneď nato som si všimol, že po stlačení tlačidla na horáku vo zváračke "bzučí", ale nepočul som cvaknúť solenoidový ventil ktorý púšťa ochranný plyn.

KITin 1900 HF 1

KITin 1900 HF (ilustrační obrázek)

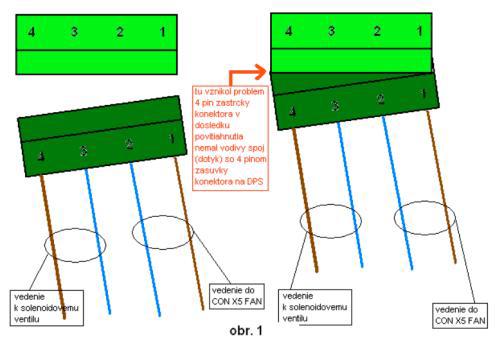

Hneď na druhý den ráno so volal do Trebíča a tam mi povedali aby som kontaktoval obchodného zástupcu pre SR. Okamžite som sa sním telefonicky spojil. Po krátkom rozhovore som rozobral zváračku a pripojil voltmeter na kontakty solenoidového ventylu. Po stlačení tlačidla spúšte na horáku som zistil, že na ventile nieje ovládacie napätie. Začal som stopovať trasu kábla od solenoidového ventilu až po konektor vpredu (viď. foto 1) na DPS. Hneď som zbadal, že je povytiahnutý a informoval som o tom obchodného zástupcu pre SR. Očistil som ho od poistného tavného lepidla a dotlčil na miesto. Pripojil som zváračku do el. siete a vyskúšal jej funkčnosť. Fungovala. Sekundárny problém bol odstránený (viď. obr. 1).

(kliknutím na obrázek otevřete okno s velkým obrázkem)

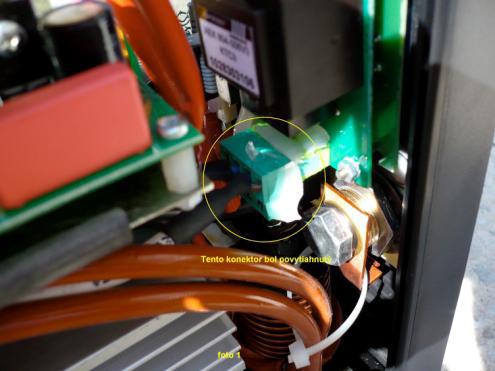

Foto 1

(kliknutím na obrázek otevřete okno s velkým obrázkem)

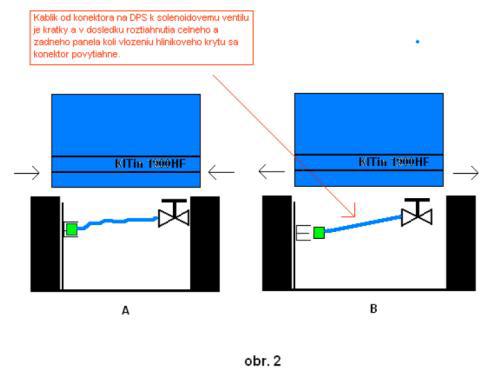

Konektor som opäť poistil tavným lepidlom a poskladal zváračku. Začal zvárať a zase presne ten istý problém. Nedalo mi to pokoj a tak som ju znovu rozobral a ten istý konektor bol zase povytiahnutý. Začal som pátrať po príčine čo mohla opätovne spôsobiť presne ten istý problém. Po malej chvíľke kumštovania som zistil, že kábel od konektora na DPS ktorý vedie do solenoidového ventilu je krátky a pri skladaní resp. nasadzovaní hliníkového krytu na zváračku je treba odtiahnuť čelnú a zadnú stenu plastových krytov aby ho tam bolo možné vložiť. Tým že som tie plastové kryty od seba odtiahol sa ten krátky kábel, kôli nedostatočnej dĺžke nemohol už viac napnúť a tým pádom sa povytiahol zmienený konektor (viď. obr. 2). Po výmene pôvodného kábla za rovnaký, ale o 50mm dlhší (viď. foto 2) bol vyriešený aj primárný problém a závada odstránená.

(kliknutím na obrázek otevřete okno s velkým obrázkem)

Úplné postačí ak ten káblik od konektora na DPS po solenoidový ventil bude aspoň o 30 mm dlhší ako teraz. Ja som ho predĺžil o 50 mm. Šetrí sa na nesprávnom mieste a potom sa stávajú zbytočné poruchy:

(kliknutím na obrázek otevřete okno s velkým obrázkem)

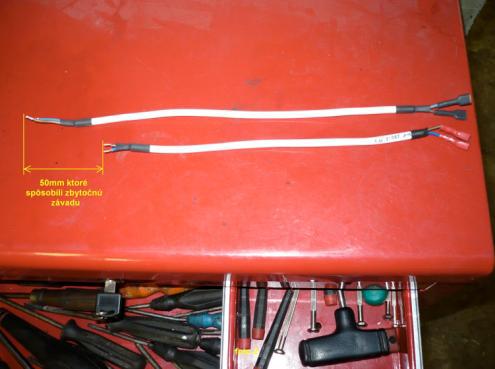

Foto 2

Ešte som odstránil aj drobné chybičky (viď. foto 3 a foto 4).

(kliknutím na obrázek otevřete okno s velkým obrázkem)

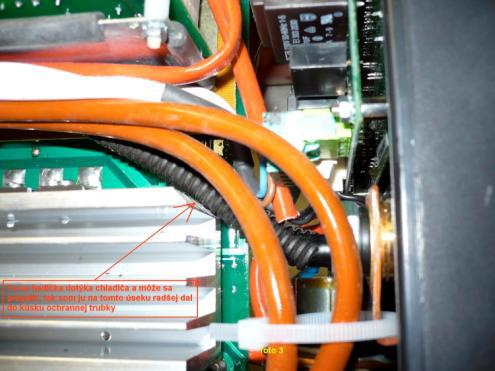

Foto 3

(kliknutím na obrázek otevřete okno s velkým obrázkem)

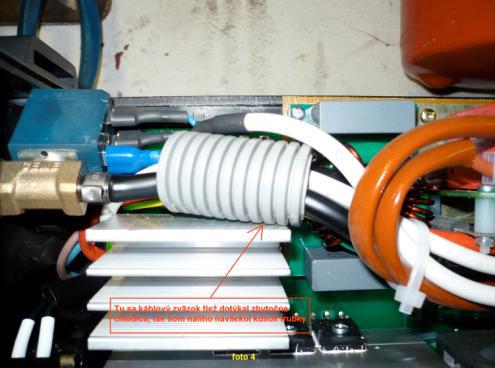

Foto 4
