SOFTSTART pro servis svářeček.Vydáno 29. 03. 2009 (17359 přečtení)Článek Jednoduchý SOFTSTART, popisující jednoduchý obvod pro ztlumení proudového nárazu při zapínání výkonných transformátorů, byl vůbec prvním článkem na tomto serveru. Dnes, po více jak třech letech, se k němu vracíme. Pan Petr Malý nám zaslal obrázky svého Softstartu, vyrobeného dle našeho zapojení, který používá ve své servisní praxi při opravách svářeček. Z obrázků je patrné, že se nejedná o žádný vestavbový modul do svářečky, ale o univerzální "mezikus", který se vřadí do přívodu napájení svářečky (či jiného výkonného transformátoru, ev. motoru). Toto zařízení, díky své univerzálnosti, slouží při opravách různých svářeček. Ovšem stejný princip lze použít i pro vestavbu do svářečky. Dejme tedy slovo autorovi: Udělal jsem si podle vašeho návodu Sofstart na spouštění svářeček. Spolehlivě zamezí výpadku jističe. Posílám pár fotek. Je to odzkoušeno a šlape to výborně. Po zapnutí se trafo napájí přes odpory, a potom sepne stykač. Odběr proudu takřka zanedbatelný. Celková hodnota odporů v každé fázi je 11 ohmů (3x 33R/20W paralelně) a vůbec se při zatížení nehřejí. Vyzkoušeno na WTU 600, několik zapnutí a v pohodě. Je to dobrá věc. Vyjde to asi na 2000,- kč, z toho trafo 400/24V cca 600,- kč, odpory asi 200,- kč, stykač 1000,- kč a ostatní součástky jsou šuplíková záležitost. Lidem to ušetří věčné vypadávání a zbytečné zesilování jističů. Doporučuji všem servisákům! Petr Malý.

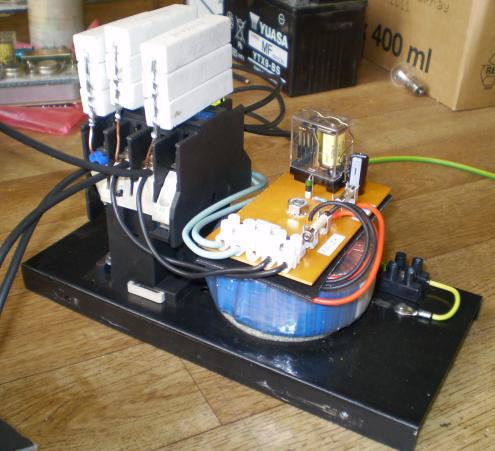

Detail obvodů Softstartu.Schéma zapojení s vysvětlením principu a funkce popisovaného Softstartu naleznete v původním článku: Jednoduchý SOFTSTART

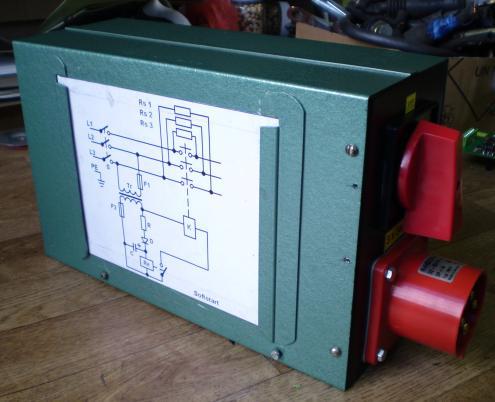

Detail vstupní vidlice a hlavního vypínače

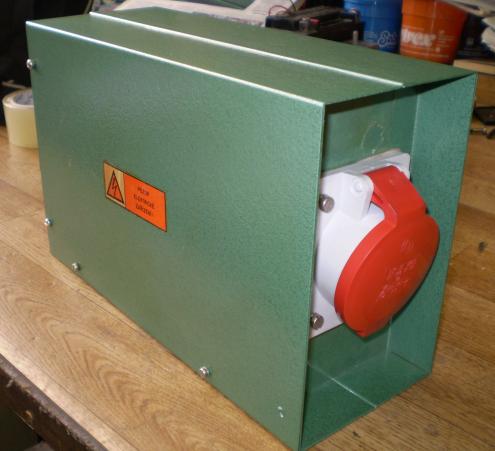

Detail výstupní zásuvky.Princip použití tohoto univerzálního Softstartu je jednoduchý. Softstart se vřadí do přívodu napájení (do jeho vstupu se připojí prodlužovací kabel ze zásuvky a do výstupu se připojí spouštěná svářečka) a ponechá se vypnutý. Poté zapneme svářečku (neděje se nic, protože díky vypnutému softstartu není svářečka napájena) a následně zapneme Softstart, který se postará o měkké zapnutí svářečky. Jednoduché a účinné.
