Off Topic: Autonabíječka na telefony NOKIAVydáno 03. 01. 2008 (23770 přečtení)Opět tu máme jeden článeček Off Topic neboli "mimo mísu" nebo (chcete-li) totálně nesouvisející se svařováním. Ačkoliv nesouvisející... Už jste dnes viděli svářeče bez mobilního telefonu? A každý mobil je třeba nabíjet... Dostala se mi do rukou praktická autonabíječka na mobilní telefony NOKIA řady 6xxx. A protože hodně času trávím v autě, nabíječku jsem uvítal. Jelikož se ale na první pohled jedná o výrobek z dálné Číny, nedalo mi to a podrobil jsem jej zkoumání. Na pohled to vypadá docela normálně:

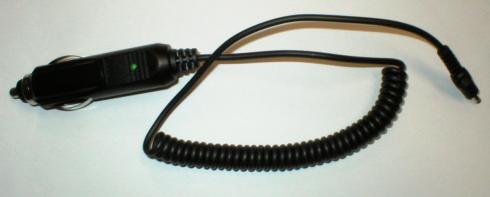

Celkový pohled na autonabíječku Nokií

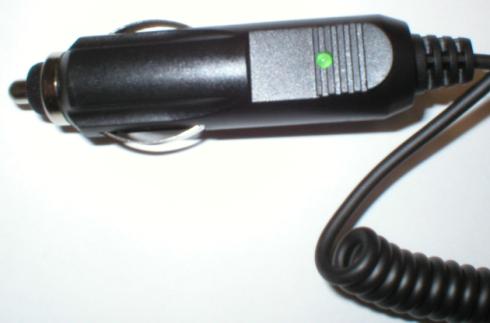

Detail vidlice do zásuvky zapalovačeTakže hurá do auta. Zasunout nabíječku do zapalovače a měřit. Nejprve změřit velikost a polaritu napětí na výstupu: 12V, polarita souhlasí s potřebami Nokie 6230. Zelená LEDka krásně a efektně svítí. Ano polarita souhlasí, ale napětí ne. Originální autonabíječka Nokia dává 5,7 V při 800 mA. Naprázdno je to asi 6 V. Těch 12 V se nějak "nápadně" podobá palubnímu napětí auta. Tak jinak. Vyndat nabíječku ze zásuvky a měřit "šlusmetrem". Nejprve mínusová "lajna".... odpor je nulanulaprd. Pak plusová lajna.... nulaprd. Tu chybějící nulu přičítám na vrub trubičkové pojistce. Zkrátka to jde na přímo. To není možný! Pořád se tomu divím. No tak to zkusím rozloupnout a....

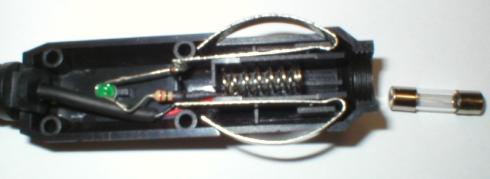

Detail vnitřního uspořádání vidlice...není co řešit. Fakt je to na přímo. Na vnitřní straně krytu nalézám nápis AKINO, zřejmě anagram od NOKIA. To asi aby dělnice na páse věděly jakou "elektroniku" do daného krytu vestavět. Pořád tomu nevěřím a tak si "dávám tu práci" a kreslím schéma Tak teď už je to jasný:

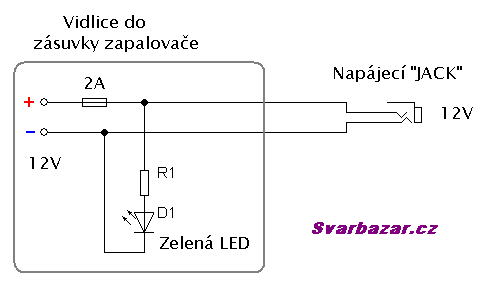

Schéma zapojení "Autonabíječky Nokia" :-)Jaký je závěr? Uvedená "nabíječka" vám za mrzký peníz spolehlivě zlikviduje akumulátor v mobilu. Ale to nevadí. Za jiný mrzký peníz si koupíte baterku novou. Čínskou... Takže čest práci soudruhům z Číny a debilům z Evropy, kteří tyhle krámy dodávají pod vidinou tučných zisků na trh vezdejší... Kdybych alespoň nebyl takový šťoura, mohl jsem mít "nabíječku". Takhle mám jen napájecí kabel neidentifikovatelné potřeby. Zkrátka zase krám do šuplíku, protože vyhodit je mi to líto...
