Svařování MIG/MAG (céóčka)

* MIGstart - softstart pro MIG/MAG

Vydáno 20. 08. 2006 (32877 přečtení)

Předchozí články popisující obvody umožňující "měkké" zapnutí výkonných svářeček, tzv Softstart, stále budí značnou pozornost. Dostali jsme několik dotazů, zdali je možné něco podobného použít i pro svářečky MIG/MAG. Nejen, že je to možné, ale je to i velmi jednoduché. Popis zapojení je v tomto článku.

Princip MIGstartu:

Nejprve je nutné definovat rozdíl v použití sofstartu u elektrodové a MIG/MAG svářečky. U svářeček pro svařování obalenou elektrodou je softstart aktivován pouze v okamžiku zapnutí svářečky. Navíc by měla být svářečka v okamžiku zapnutí nezatížená. Oproti tomu u svářeček MIG/MAG je softstart aktivován při každém zapálení oblouku a nelze vyloučit, že v okamžiku, kdy je sofstart aktivní, je svářečka již zatížená. To bývá v případech, kdy svářeč potřebuje zkrátit (rozuměj upálit) příliš dlouhý drát vyčnívající z hořáku. Nemělo by se to, ale dělá se to. Proto je nutné čas softstartu zkrátit na minimum. Zapojení, které vidíte níže tuto podmínku splňuje, a přesto je překvapivě velmi účinné.

Vzhledem k odlišné charakteristice transformátoru pro MIG/MAG svařování nebývá velký problém s jeho spínáním. Problémy mohou nastat zejména u výkonných jednofázových svářeček na 230V. A právě v této kategorii jsem se poprvé setkal s továrně vyrobeným MIGStartem pracujícím na níže uvedeném principu. Tento MIGstart totiž do svého poloautomatu VarioStar 157 sériově montovala renomovaná firma FRONIUS. Však také VST 157 byl jeden z nejlepších poloautomatů kategorie do 160A své doby a hravě strčil do kapsy i konkurenční třífázové stroje. Výkonný transformátor v tomto stroji by ale bez měkkého startu jistě způsoboval vypadáváni jističe při každém sepnutí tlačítka hořáku.

Princip MIGstartu je velice jednoduchý: v sérii se svářecím transformátorem je opět zapojen mařící rezistor Rs, který je vyřazen sepnutím pomocného relé nebo stykače. Pomocný stykač (relé) je ovládán prvním stykačem a to s využitím jeho pomocných kontaktů nebo jako na následujícím obrázku. Časová prodleva softstartu je tak dána pouze mechanickým zpožděním pomocného stykače resp. relé. Tato prodleva je velice krátká a pro robustní elektrodové svářečky by byla nedostatečná. Ve svářečkách MIG/MAG však svůj účel plní velice dobře.

Na následujících obrázcích jsou principiální schemata zapojení MIGstartů pro jednofázové a třífázové stroje. Jednofázové zapojení je optimalizováno pro levné jednofázové svářečky, které namísto stykače používají běžná výkonová relé bez pomocných kontaktů. Třífázové zapojení ukazuje možnost využití pomocného kontaktu původního stykače.

Migstart 1 fázový

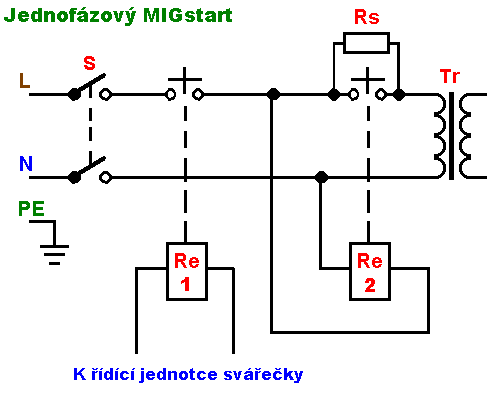

Obr. 1: Principiální schéma zapojení jednofázového MIGstartu pro levné svářečky.
Legenda:
L - přívodní fázový vodič (hnědý nebo černý)
N - pracovní nula (modrá)
PE - přívodní vodič zelenožlutý (ochranný vodič)
S - hlavní spínač svářečky.
Tr - svářecí transformátor.
Rs - omezovací rezistor.
Re1 - původní výkonové relé nebo stykač
Re2 - pomocné výkonové relé nebo stykač




Migstart 3 fázový

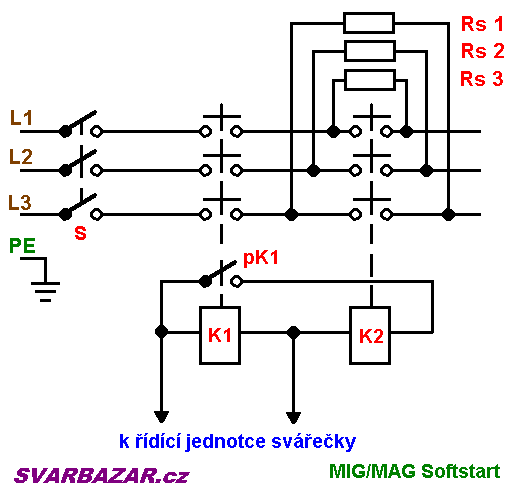

Obr. 2: Principiální schéma zapojení třífázového MIGstartu.
Legenda:
L1, L2, L3 - přívodní fázové vodiče (hnědý nebo černý)
PE - přívodní vodič zelenožlutý (ochranný vodič)
S - hlavní spínač svářečky.
Rs1, Rs2, Rs3 - omezovací rezistory.
K1 - původní stykač svářečky
K2 - pomocný stykač (shodného typu s původním stykačem)
pK1 - pomocný NO kontakt prvního stykače


Poznámky ke stavbě MIGstartu:

V zásadě zde platí stejné poznámky jako v předchozích článcích o Softstartech, a doporučujeme si tyto články prostudovat (viz seznam souvisejících článků níže). Mařící odpory Rs lze opět sestavit z rezistorů 22 až 47 Ohmů, tak aby výsledný odpor byl cca 10 - 20 Ohmů podle příkonu daného trafa. Rezistory musí být výkonové 10 až 20 W.
