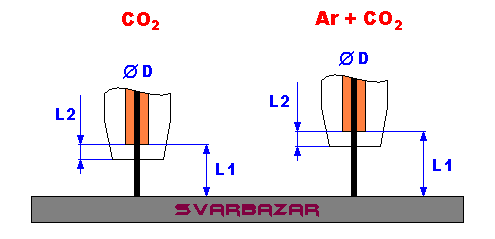

Tipy pro MIG/MAG - vyložení drátu. Vydáno 04. 03. 2009 (33094 přečtení) Tzv. vyložení drátu je jedním ze základních parametrů při MIG/MAG svařování. V podstatě se jedná o délku volného konce svařovacího drátu vycházejícího z napájecího průvlaku hořáku k základnímu materiálu, resp. svarové lázni. Délka vyložení drátu je tedy přímo úměrná výšce hořáku nad materiálem. Stanovení této délky má svá pravidla, o kterých někteří (zejména amatérští) svářeči nemají tušení. V tomto článku si je ukážeme. Vyložení drátu není žádný parametr, který by se dal nastavit nějakým knoflíkem na svářečce. Délku vyložení musí nastavit a udržovat svářeč vhodným držením hořáku v ruce (při ručním svařování), nebo vhodným upnutím hořáku do přípravku (při mechanizovaném svařování): Vyložení drátu v závislosti na použité ochranné atmosféře. Správnou délku vyložení L1 je nutné určit na základě použitého průměru svařovacího drátu a použité ochranné atmosféry. Pro svařování konstrukčních ocelí platí následující pravidla pro výpočet vyložení. 1) Svařování v ochranné atmosféře čistého CO2: L1 = 5 + 5 x D Kde: L1 je délka vyložení a D je průměr drátu. Obojí v milimetrech. 2) Svařování v ochranné atmosféře směsného plynu Ar + CO2: L1 = 7 + 5 x D Kde: L1 je délka vyložení a D je průměr drátu. Obojí v milimetrech. Pro nejpoužívanější průměry drátů jsme jednotlivé doporučované délky vyložení uspořádali do následující tabulky: Průměr drátu D Délka vyložení L1 podle ochranného plynu CO2 Ar + CO2 0,6 mm 8 mm 10 mm 0,8 mm 9 mm 11 mm 1,0 mm 10 mm 12 mm 1,2 mm 11 mm 13 mm 1,6 mm 13 mm 15 mm Nesprávná, nebo kolísající délka vyložení při svařování má vliv na velikost svařovacího proudu odebíraného ze svařovacího zdroje. Při prodlužování vyložení se svařovací proud snižuje a naopak. Budeme-li prodlužovat délku vyložení nad doporučenou hodnotu, na každý 1 mm navíc snižujeme svařovací proud o 10 - 20 A! Naopak při zkracování vyložení se bude proud ve stejných mezích zvyšovat. Velikost změny závisí na průměru drátu. V obrázku výše je zakreslena (zakótována) ještě délka L2. Je to vzdálenost od konce průvlaku k ústí hubice. Někdy se můžeme setkat s pojmem "utopení průvlaku". Ačkoliv tato vzdálenost nemá vliv na stanovení správné délky vyložení, má velký vliv na její dodržování v praxi. Optimální hodnota "utopení" je v rozmezí 2 - 4 mm. Ovšem u některých, zejména levných dovozových, MIG/MAG hořáků se můžeme setkat i s tím, že je průvlak utopen třeba až 8 mm pod ústím hubice! Srovnejte to s hodnotami vyložení pro dráty 0,6 a 0,8 a zjistíte, že zejména v ochranné atmosféře čistého CO2 jsou tyto hořáky nepoužitelné pro malé průměry drátů! Bohužel se to v praxi opravdu vyskytuje, a to zejména u levných svářeček do 160 A, které mají napevno přidělané hořáky pochybné kvality. Tyto stroje nemají ani potřebnou výkonovou rezervu 10-20A na každý milimetr prodloužení vyložení, jak je popsáno výše, a tak jsou minimálně pro dráty 0,6 opravdu nepoužitelné (s takto konstruovaným hořákem a s použitím čistého CO2). V některých případech pak nezbývá, než na soustruhu "upíchnout" kus hubice... Při použití směsného plynu Ar+CO2 je situace poněkud lepší díky většímu možnému vyložení (viz. tabulka). Do podobné šlamastyky se ale můžete dostat i v případě, že do jinak vyhovujícího hořáku namontujete špatný (kratší) průvlak než má být. Typicky se jedná o situaci kdy do hořáku typu MIG 15, či MIG 25 namontujete průvlak z hořáků typu RD 15/25 apod. Tyto průvlaky jsou na první pohled identické (mají i stejnou celkovou délku), ale liší se délkou závitu. Průvlak RD má delší závit, tudíž ho více zašroubujete a tedy i více "utopíte". A nečekaný problém s dosud fungující svářečkou může být na světě. Problému průvlaků a jejich možné záměny se budeme věnovat příště. Diskuse k článku: zaujal vás tento článek? Chcete něco doplnit nebo se na něco zeptat? Zapojte se do diskuse k článkům. Všechny články z rubriky: chcete-li zobrazit včechny články z této rubriky, klikněte na ikonu rubriky (malý obrázek vpravo vedle nadpisu článku). Související články: Amatérská MIG/MAG svářečka. (10.10.2012) Tipy pro MIG/MAG - volba hubice hořáku (22.08.2012) Spálený hořák, aneb Já to říkal! (28.11.2009) Kuriózní závady MIG/MAG hořáků. (15.11.2009) Tipy pro MIG/MAG - bodovací hubice. (30.09.2009) Tipy pro MIG/MAG - vedení hořáku. (03.06.2009) Güde MIG 155/4 A - malá MIG/MAG svářečka. (19.02.2009) Mechanismy podávání drátu u MIG/MAG svářeček III. (24.01.2009) Druhy cívek pro dráty MIG/MAG. (21.01.2009) Mechanismy podávání drátu u MIG/MAG svářeček - II. (04.12.2008) Mechanismy podávání drátu u MIG/MAG svářeček. (22.11.2008) Asi nejjednodušší céóčko pod sluncem. (15.11.2008) Úprava MIG/MAG svářečky pro svařování sítí. (08.11.2008) Jak připojit vodou chlazený hořák k suché (nejen) MIG/MAG svářečce. (18.10.2008) Postavte si MIG/MAG svářečku - céóčko. (01.03.2008) MIG pájení (09.02.2008) MIG nebo MAG? Jaký je rozdíl? (06.02.2008) Doma postavené céóčko. (09.05.2007) Kupujeme levné céóčko - jak se nenapálit II. (13.12.2006) Kupujeme levné céóčko - jak se nenapálit I. (05.12.2006) Související články mohou být z různých rubrik, ale přesto s aktuálním článkem nějak souvisí. Celý článek | Vložil: administrator | <-- Zpět na seznam článků
