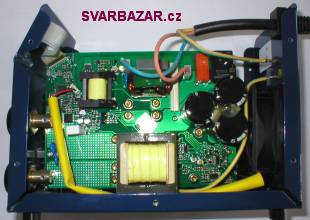

Svářecí invertory I. - Co to je ? Vydáno 15. 06. 2006 (64581 přečtení) Invertory jsou v módě. Tyto miniaturní svářečky potkáte na stavbách a montážích, ve výrobních halách a dílnách a v současné době pronikají i do domácích dílen, na chaty a chalupy. K tomuto rozšíření zcela jistě přispěly klesající ceny elektroniky. A právě elektronikou je svařovací invertor doslova napěchovaný, i když to díky miniaturním SMD součástkám nemusí být ihned patrné: Útroby současného moderního invertoru. Ke klesající ceně připočtěte rostoucí spolehlivost a výborné svářecí vlastnosti a důvod velkého rozšíření invertorů je na světě. Co vlastně svářecí invertor je? Název invertor pochází z anglického inverter - měnič, střídač. Obecně se jedná o zdroj stejnosměrného svářecího proudu pracujícího na bázi spínaného zdroje - měniče. Spínaný zdroj svářecího proudu využívá toho, že se stoupající přenášenou frekvencí klesá hmotnost (i tím i velikost) jádra transformátoru. Tedy: při frekvenci síťového napětí 50Hz vychází hmotnost transformátoru pro svářecí proud 140A na cca 15 kg a jeho účinnost bývá okolo 40%. 60% enegie se promění v odpadní teplo a transformátor je nutné intenzivně chladit. Při frekvenci vstupního napětí 100 000Hz (100kHz) má takový transformátor velikost krabičky od cigaret, hmotnost několik deka a účinnost až 90% Paráda, že? Problém je v tom, že v síti je právě těch 50Hz. Proto nastupují spínané zdroje (invertory, měniče), které mění (zvyšují) frekvenci vstupního napětí z 50Hz na typicky 60 - 100kHz. Výsledkem jsou téměř miniaturní svářečky s malou hmotností a výbornou účinností (ovšem použití spínaných zdrojů je značně obecnější než pouhé svařování). Další výhodou spínaných zdrojů je možnost jejich aktivního řízení a změna charakteristiky zdroje. Moderní svařovací invertory jsou tedy vybaveny složitou elektronikou pro řízení měniče, která výrazně zlepšuje vlastnosti zdroje při svařování. Svářeč tak má k dispozici funkce, které by na klasických svařovacích usměrňovačích byly jen obtížně nebo vůbec realizovatelné. Snadná změna charakteristiky zdroje navíc umožňuje konstrukci multifunkčních svařovacích zdrojů, které nebylo možné na bázi klasického transformátoru zkonstruovat. Je proto možné se dnes setkat s invertory umožňujícími svařování jak metodami MMA a TIG (nutná strmá charakteristika), tak metodami MIG/MAG (nutná plochá charakteristika). Kromě svařování se invertorová technologie prosazuje také v tepelném dělení kovů plasmatem (tzv. invertorové plasmy), běžně se již na trhu vyskytují invertorové MIG/MAG poloautomaty (céóčka), a očekává se razantní nástup invertorových odporových svářeček - bodovek. Díky miniaturizaci současné elektroniky také mohou vznikat kreace, které na první pohled svářečku ani moc nepřipomínají: Ukázky několika invertorů s netradičním pojetím. Zdroj: www.jk-weld.cz (Svařovací technika - prodej a servis, Svařovací škola, Pracovní oděvy) Diskuse k článku: zaujal vás tento článek? Chcete něco doplnit nebo se na něco zeptat? Zapojte se do diskuse k článkům. Všechny články z rubriky: chcete-li zobrazit včechny články z této rubriky, klikněte na ikonu rubriky (malý obrázek vpravo vedle nadpisu článku). Související články: Další amatérský invertor (100A). (26.09.2009) TER 186 MIG PULSE - co všechno umí? (23.09.2009) Všeuměl TER - svářečka blízké budoucnosti? (15.09.2009) Co snese invertor? (07.05.2009) Amatérský invertor z Brna - podrobněji. (26.04.2009) Amatérský invertor z Brna! (14.04.2009) Amatérský zvárací invertor zo Slovenska. (27.08.2008) Pozor na výkonné jednofázové invertory! (21.07.2008) Český amatérský invertor - návod ke stavbě! (18.06.2008) Svářecí invertor 556? Ne 5560! (08.06.2008) Svářecí invertor 555 :-) (17.05.2008) Svářecí invertor ze supermarketu. (07.05.2008) Jak se bastlí invertor. (19.03.2008) Český amatérský invertor - jak to pokračuje? (13.11.2007) Amatérský invertor z Ruska. (27.10.2007) Doma dělaný svářecí invertor. (06.10.2007) Svářecí invertory - pohled pod pokličku II. (07.03.2007) Házeti hrách na stěnu. (22.01.2007) Znáte chopper ? (27.11.2006) Svářecí invertory - pohled pod pokličku I. (09.10.2006) Svářecí invertory IV. - Jak s nimi zacházet ? (13.07.2006) Svářecí invertory III. - Jak vybírat ? (29.06.2006) Svářecí invertory II. - Zkratky a pojmy (22.06.2006) Související články mohou být z různých rubrik, ale přesto s aktuálním článkem nějak souvisí. Celý článek | Vložil: administrator | Zdroj: www.jk-weld.cz <-- Zpět na seznam článků
