předchozím článku jsme se věnovali požadavkům na elektrické obloukové svářečky, které musí splňovat výrobci při jejich vývoji a výrobě. Dnes se podíváme na některé související příslušenství, jako jsou zejména držáky elektrod (tzv. svářecí kleště) a další. Nakoukneme také na požadavky kladené na výrobu odporových svářeček.
Článek, který vám nyní předkládáme je pokračování přednášky Ing. Karla Lokajíčka z firmy Solid Team, s.r.o., Olomouc a k její publikaci máme souhlas autora. Článek si (bez některých ilustračních obrázků) můžete také stáhnout ve formátu PDF. Více na konci článku.
Vybrané příslušenství svářeček - výrobní požadavky
(ČSN EN 60974-1, -6 -11, -12, ČSN EN 50060)
Ing. Karel Lokajíček - Odborný lektor, revizní technik. Solid Team s.r.o. Olomouc

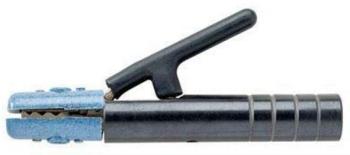

Požadavky na držáky elektrod
- platí pro držáky elektrod pro ruční obloukové svařování elektrodami do průměru 10 mm.
Před uvedením elektrod na trh musí být tyto podrobeny typovým zkouškám v rozsahu:
- všeobecná prohlídka
- zkouška oteplení
- odolnost proti rázům
- izolační odpor
- elektrická pevnost
Držáky elektrod musí být označeny hodnotou jmenovitého proudu a musí umožňovat:
- bezpečné a rychlé upnutí elektrod i uvolnění nedopalků elektrod
- svařování s elektrodami upnutými v jakékoliv připravené poloze do délky nedopalku elektrody 50 mm
- upnutí všech průměrů elektrod, aniž by obsluha musela pro stisk použít zvláštní úsilí
- odtržení elektrody od svařované části, v případě nežádoucího přilepení elektrody ke svařenci
Držák elektrody bez elektrody musí být chráněn proti náhodnému dotyku živých částí. Při měření izolačního odporu ve vlhku nesmí být hodnota izolačního odporu menší než 1 Mohm.
Poznámka: Měření se provádí napětím 500 V DC tak, že se držák elektrody zabalí do kovové folie tak, aby pokrývala vnější povrch izolace a měření se provede mezi živými částmi a kovovou folií.
Na každém držáku elektrody musí být čitelně a nesmazatelně vyznačeno:
- jméno výrobce (značka)
- typ
- jmenovitý proud
- odkaz na ČSN EN 60974-11
Každý držák elektrody musí být dodán s návodem v rozsahu:
- upínací rozsah pro elektrody
- správné připojení svařovacího vodiče
- volba svařovacího vodiče (typ, průřez)
- vztah mezi dovoleným proudem a zatěžovatelem
- seznam základních náhradních dílů
Požadavky na spojovací zařízení pro svařovací vodiče

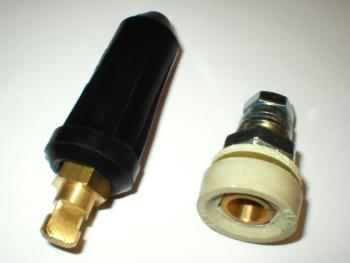

- platí pro spojovací zařízení ohebných svařovacích vodičů pro spojování a rozpojování bez použití nástrojů - tzv. rychlospojky.
Před uvedením na trh musí být na těchto zařízeních provedena typová zkouška v rozsahu shodném se zkouškou držáků elektrod. Izolační odpor ve vlhku nesmí být menší než 2 Mohm, přičemž postup měření je shodný s postupem u držáků elektrod. Obdobně to platí i pro zkoušku elektrické pevnosti. Zajišťovací prostředky musí zabránit náhodnému rozpojení následkem tahu. Ostatní požadavky, včetně značení a návodu na použití jsou shodné s požadavky na držáky. Výjimkou je, že spojovacích zařízení určených pro maximální průřez do 16 mm2 nemusí být značení přímo na spojovacím zařízení, ale může být na obalu nebo v návodu.

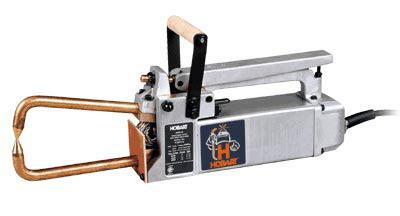

Bezpečnostní požadavky na konstrukci a stavbu zařízení pro odporové svařování
Tyto požadavky vychází z ČSN EN 50063, která musí být používána spolu s normou pro pracovní stroje (ČSN EN 60204-1), přičemž požadavky normy pro pracovní stroje jsou s výjimkou svařovacího obvodu uplatněny. Norma rovněž stanovuje odchylky a zvláštní bezpečnostní požadavky odchylné od požadavků na pracovní stroje obecně.
Ochrana před nebezpečným dotykem živých částí (při provozu):
Je-li použito chlazení kapalinou hadice na chladící medium mezi částmi vstupního obvodu, které mají různou polaritu, musí být dlouhé nejméně 0,5 m a jejich odpor musí být nejméně 1 Ohm/m, rezistivita chladící kapaliny musí být nejméně 20 Ohm/m.
Přístupné spojky chladicího systému, jež jsou spojeny se vstupním obvodem, musí být opatřeny kovovou částí pro připojení na ochranný vodič.
Ochrana před nebezpečným dotykem neživých částí (při poruše)
K zabezpečení ochrany zařízení při poruše mezi vstupním a výstupním obvodem včetně svařovaných předmětů se musí použít:
a) ochranný transformátor třídy II
b) nebo
- přímé spojení s ochranným vodičem
- spojení s ochranným vodičem přes impedanci
- použít proudový chránič
- použít napěťový chránič
Poznámky:
- spojení ochranného vodiče s jádrem transformátoru je požadováno, jen je-li jádro přístupné dotyku
- při použití proudového chrániče musí být každé výstupní vinutí trvale spojeno s ochranným vodičem přes vhodný odpor
- je-li použit napěťový chránič a zařízení je vybaveno ochranným kovovým
stíněním mezi vstupním a výstupním vinutím, musí být toto stínění trvale spojeno
s napěťovým chráničem
Článek v PDF
Kompletní text přednášky (zahrnuje i předchozí článek) si můžete stáhnout také ve formátu PDF v sekci Ke stažení, podsekci Elektro pod názvem svar_vyroba.pdf
