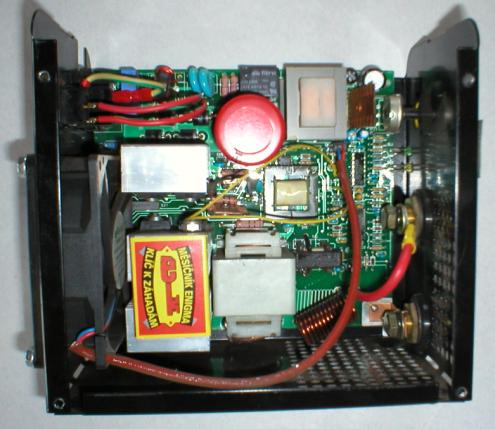

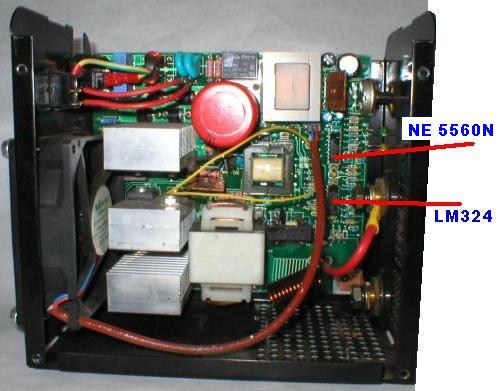

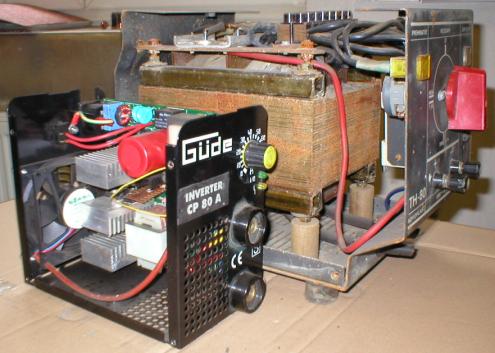

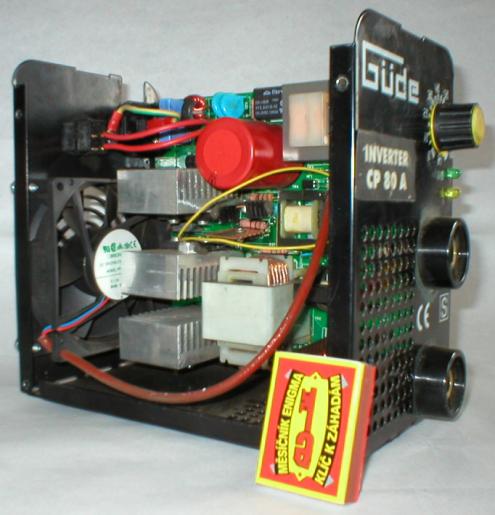

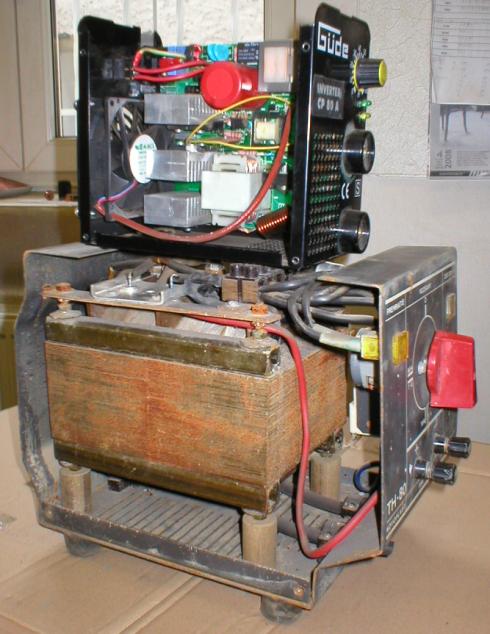

Svářecí invertor 556? Ne 5560! Vydáno 08. 06. 2008 (39743 přečtení) Aktualizováno ! Tento článek doznal velmi podstatných změn. A to díky uživatelům Svarfóra, kteří nás upozornili na omyl téměř tragický... Tak toto jsme si mysleli původně: Když jsme dávali dohromady článek o našem pokusu řídit svářecí invertor jednoduchým obvodem s populárním časovačem NE 555, napsali jsme, že pro praxi se to asi moc nehodí, a že je lepší konstruovat řízení ivertoru na bázi speciálních obvodů. To jsme ještě netušili, že invertory s 555-kami se vyráběly sériově, a že tyto invertory moc pěkně svařují... Dostal se nám do rukou totiž invertorek, který, k našemu úžasu, obsahoval jako hlavní řídící součástku obvod NE556. A obvod 556 není nic jiného než dvojice timerů 555 v jednom pouzdře. Kromě pět pět šestky tam byl ještě LM324, tedy čtveřice univerzálních operačních zesilovačů v jednom pouzdře. Jenže. Jak se později ukázalo, došlo zde k záměně. Obvod NE v invertoru totiž není 556, ale 5560, a to je zcela jiný obvod! Integrovaný obvod NE5560N je určen pro řízení spínaných zdrojů a nemá nic společného s časovači 555/556. Jeho datasheet naleznete v sekci Ke stažení, podsekci Elektro pod názvem ne5560n.pdf Za omyl se omlouváme. Na záměnu nás upozornil uživatel janvar ze Svarfóra. A uživatel hajo1 nám dokonce zaslal schéma zapojení tohoto invertoru s následujícím textem: V prílohe je sľúbená schéma invertora (získal som ju faxom, preto tá horšia kvalita) a aj potvrdenie fotografiami, že integrovaný obvod je NE5560N (ako náhrada sa dajú použiť staršie typy TDA1060 alebo B260D, vyrábané v bývalej NDR a v období 80-90 te roky používané v priemyselných impulzných zdrojoch (ale aj FTV Orava napr. C430, ..). Je to z invertora MiniWELD, robila ju dávnejšie FORMICA Nitra, ale osadená doska PS je asi z Talianska. Je to rovnaký náhľad na dosku, ako v článku. Schéma si můžete stáhnout v sekci Ke stažení, podsekci Elektro pod názvem miniweld.pdf. Je zde vyobrazen invertor s názvem MiniWELD 98, který je ale identický s naším Güde 80. Invertor Güde 80 řízený obvodem NE5560N. Pozoruhodné je, že ten invertor byl vyroben již v roce 1998. Názvy Güde 80 nebo MiniWELD 98, jsou ale jen obchodní značky. Ve skutečnosti se jedná o již nevyráběný invertor typu CHIP italské firmy EP SYSTEMS, která se specializuje na výrobu svářeček pro obchodní řetězce a jiné výrobce pod jinými značkami. Invertor Güde 80 řízený obvodem NE5560. Je to snad nejjednodušší invertor, jaký jsme kdy viděli. Má pouze jeden vyhlazovací kondenzátor, dva výše zmíněné integrované obvody, střídač typu FORWARD a pár dalších součástek. Technické parametry svářečky jsou následující: Napájení: 230V / 50 Hz Svářecí proud: 8 - 80 A Zatěžovatel: 65A/35%, 55A/60%, 40A/100% Rozměry d x š x v: 20 x 11 x 17,5 cm Hmotnost: 2,8 kg Co se týká rozměrů, je i z fotografií zřejmé, že by klidně mohly být poloviční. Jenže to už by svářečku nebylo "za co vzít". Prostě v miniaturizaci se člověk, a zejména velikost jeho "tlap", stává limitujícím faktorem. Z hlediska parametrů a zejména svářecího proudu a zatěžovatele je vidět, že to není žádný divoch, ale také si na nic nehraje. Prostě ideálně "dvojčička" elektroda sem tam svátečně nějaká ta "dvaapůlka" a obojí jen pro hobby použití. Ale na druhou stranu je podle slov svého majitele mimořádně spolehlivý. Ovšem co nás nejvíce překvapilo, byly svářecí vlastnosti. Perfektní zapalování a výtečná stabilita oblouku. Prostě paráda. A to je opravdu starý 10 let... Ta bílá kostička vedle krabičky sirek je svářecí transformátor :-) David a Goliáš. Shodou okolností se v naší svářečské laboratoři souběžně s tímto invertorkem objevilo i klasické svářecí trafo TH-80. Jedná se o svářečku vyráběnou ještě v polovině 90. let na Slovensku. A protože obě svářečky jsou do 80A udělali jsme malé srovnání technologií. Oba stroje od sebe dělí tak 5 let, protože 23 kilogramový TH-80 se vyráběl ještě v 1. polovině 90. let a 3 kilový Güde 80 byl vyroben v roce 1998... Invertor 80A versus klasický transformátor 80A. Invertor 80A versus transformátor 80A - jiný pohled. Klasický svářecí transformátor TH-80. Diskuse k článku: zaujal vás tento článek? Chcete něco doplnit nebo se na něco zeptat? Zapojte se do diskuse k článkům. Všechny články z rubriky: chcete-li zobrazit včechny články z této rubriky, klikněte na ikonu rubriky (malý obrázek vpravo vedle nadpisu článku). Související články: Další amatérský invertor (100A). (26.09.2009) TER 186 MIG PULSE - co všechno umí? (23.09.2009) Všeuměl TER - svářečka blízké budoucnosti? (15.09.2009) Co snese invertor? (07.05.2009) Amatérský invertor z Brna - podrobněji. (26.04.2009) Amatérský invertor z Brna! (14.04.2009) Amatérský zvárací invertor zo Slovenska. (27.08.2008) Pozor na výkonné jednofázové invertory! (21.07.2008) Český amatérský invertor - návod ke stavbě! (18.06.2008) Svářecí invertor 555 :-) (17.05.2008) Svářecí invertor ze supermarketu. (07.05.2008) Jak se bastlí invertor. (19.03.2008) Český amatérský invertor - jak to pokračuje? (13.11.2007) Amatérský invertor z Ruska. (27.10.2007) Doma dělaný svářecí invertor. (06.10.2007) Svářecí invertory - pohled pod pokličku II. (07.03.2007) Házeti hrách na stěnu. (22.01.2007) Znáte chopper ? (27.11.2006) Svářecí invertory - pohled pod pokličku I. (09.10.2006) Svářecí invertory IV. - Jak s nimi zacházet ? (13.07.2006) Svářecí invertory III. - Jak vybírat ? (29.06.2006) Svářecí invertory II. - Zkratky a pojmy (22.06.2006) Svářecí invertory I. - Co to je ? (15.06.2006) Související články mohou být z různých rubrik, ale přesto s aktuálním článkem nějak souvisí. Celý článek | Vložil: administrator | <-- Zpět na seznam článků
